Dウォール耐火1H千鳥TG

TLD-57

耐火認定番号:FP060NP-0482(2)
遮音認定番号:SOI-0251

用途:集合住宅の界壁 他

標準構成

 上張材  硬質せっこうボード 9.5mm
 下張材
 強化せっこうボード 21mm

 吸音材
 グラスウール 24kg/㎥, 50mm

 ランナー
 コ-75~110×40×0.5~0.8mm

 スタッド
 端部:コ-75~110×45×0.5~0.8mm


 中間:コ-65~100×45×0.5~0.8mm


 間隔:303mm(片面 606mm以下)


 配置:千鳥

 接着剤  酢ビ系 点付け

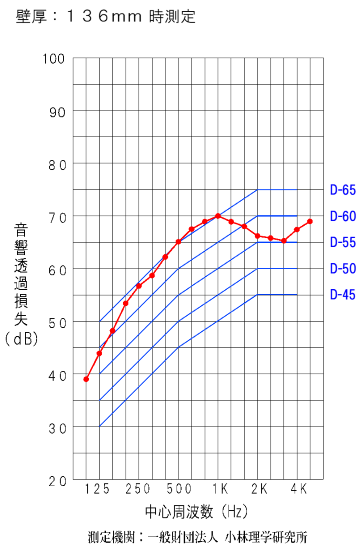

遮音グラフ

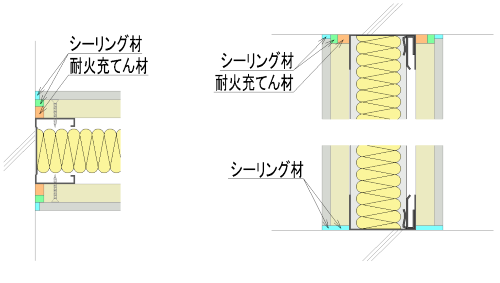

四周処理

 耐火充てん材  AESウール
 シーリング材
 アクリル系

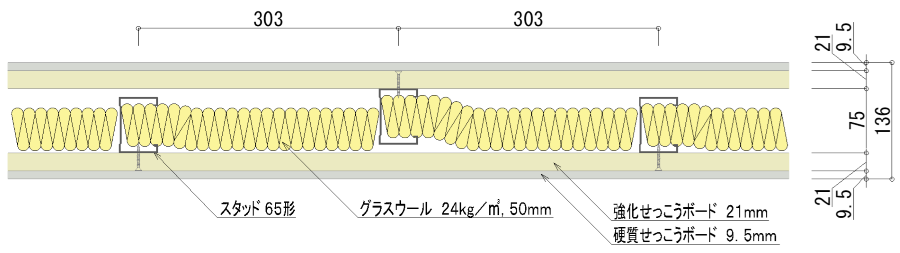

水平・垂直断面
